型 号

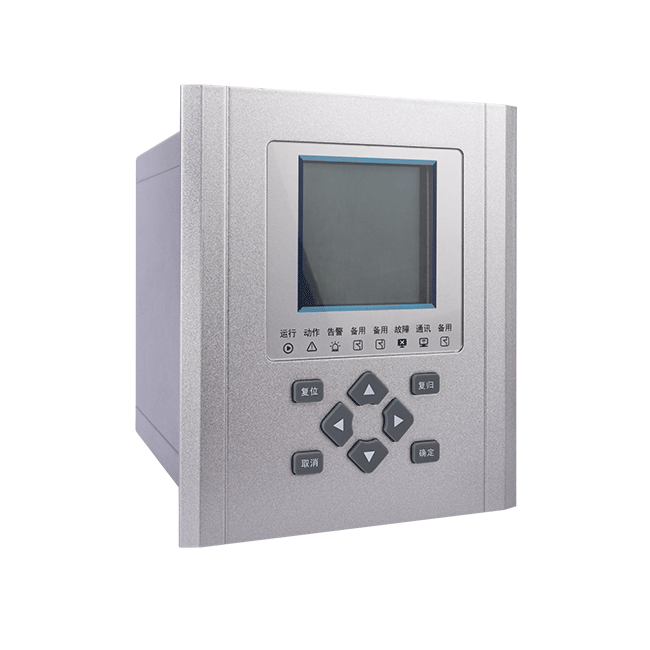

TN-800ARC-M0

工作电源

电源：AC/DC85 ～ 265V(AC 工频：50Hz）
功耗：正常运行≤8W；装置动≤10W

电流输入

额定值 In：5A/1A
测量范围：保护电流：0 ～ 20
功耗：不大于 0.5VA

电参量误差

保护电流：不大于 2%
保护频率：0.1Hz

弧光信号输入

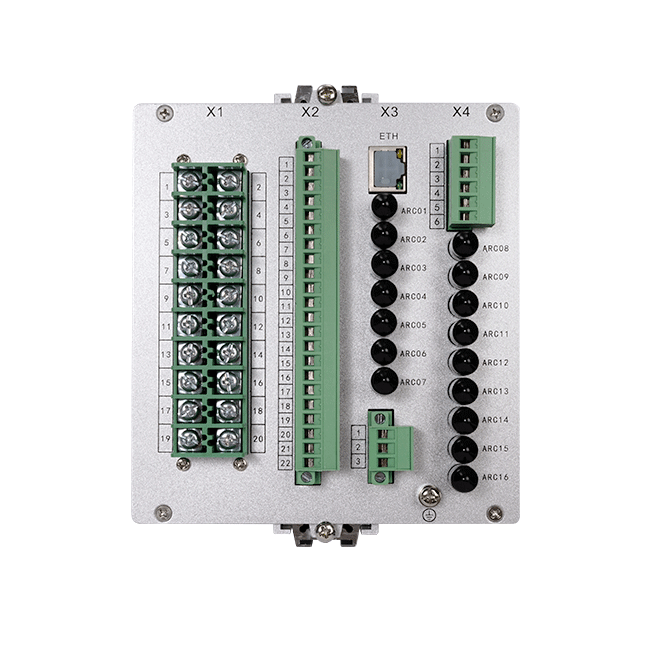

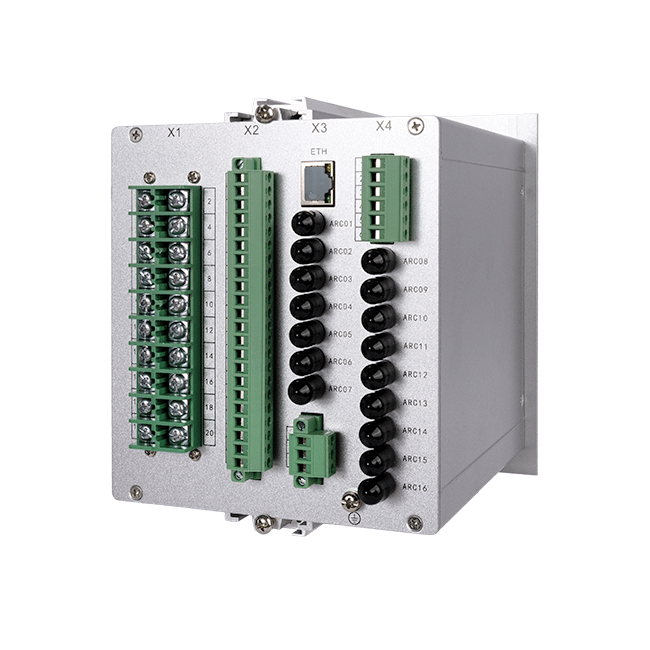

通道数：16路
传感器类型：光纤型
检测光类型：可见光 / 紫外光可选

动作时间误差

纯弧光保护：不大于 10ms
双判据保护：不大于 20ms

继电器输出

通道数：4 路
工作电压：AC250V/8A
输入方式：无源接点
隔离方式：光电隔离，隔离电压 2500V

通讯接口

通讯接口：RS485
隔离类型：光电隔离，带防雷保护
波特率：9600bps
通讯规约：Modbus

以太网通讯

通讯接口：以太网选配
网络参数：10M/100M 自适应
默认IP：192.168.1.10
通讯规约：IEC60870-5-103
